角接觸球軸承的成對安裝形式簡介
2024-07-22 12:10:47
角接觸球軸承是一種能夠承受徑向和軸向組合承載能力的軸承，與深溝球軸承相比，它們具有更強的承載性能，通常采用多組單列或雙列軸承的形式，廣泛適用于各種應用中，特別是在機床類精密機械設備領域，滿足了高速和高剛度的要求，角接觸球軸承的匹配形式如下。
一、背靠背配置。兩個單列角接觸球軸承背靠背安裝，它們的接觸角線將沿著旋轉軸的方向展開，可以很好地承受雙向軸向載荷，并且具有很強的抗變形性，這種裝配方法可以為設備提供高剛度和一定的抗傾覆力矩性能。
二、面對面配置。兩個單列角接觸球軸承面對面安裝，它們的接觸角將向旋轉軸方向收斂，由于它們的角剛度小，可以有效地增加預載荷。
三、串聯配置。兩個單列角接觸球軸承串聯安裝，它們的接觸角線處于平行狀態，軸承可以均勻地分擔徑向和軸向的載荷，然而，這種配置通常只承受一個軸向載荷力，通常安裝在機器的相對端，以平衡和限制軸向穩定性。

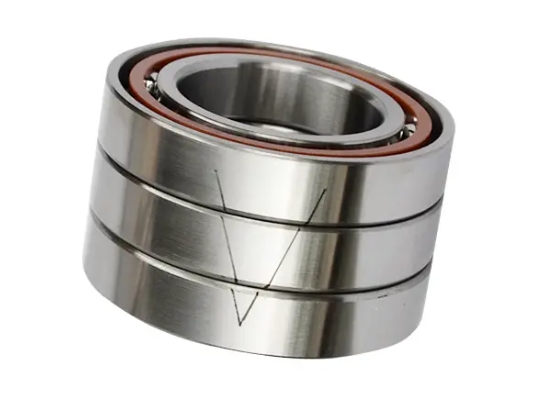

四、三列配置。三個單列角接觸三列配置，能夠同時承受兩個方向的徑向和軸向載荷，然而，這種裝配方法容易產生負載分布不均的問題，特別是在高速旋轉條件下，但很容易導致軸承損壞，因此，通常不能在高速旋轉的工作環境中使用。

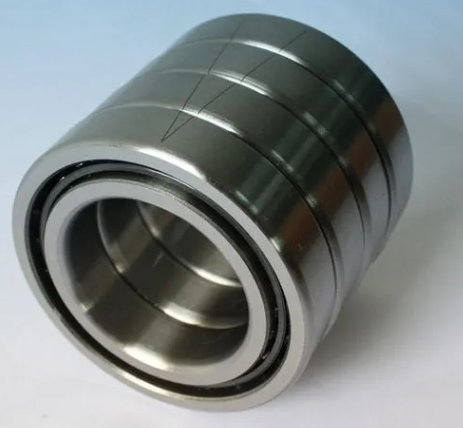

五、四列配置。四個單列角接觸軸承的四列安裝也可以承受兩個方向的徑向和軸向載荷，在相同的內部間隙下，其預加載力和剛度是普通裝配方法的兩倍，因此可以承受更大的極限軸向載荷。
六、自由配置。自由配置角接觸球軸承需要嚴格控制外圈非基面最終磨削平面的尺寸公差，以確保內外圈的寬度相同，這種裝配方法用于精密機床領域，安裝后無需復雜調整即可獲得一定的預緊力。
